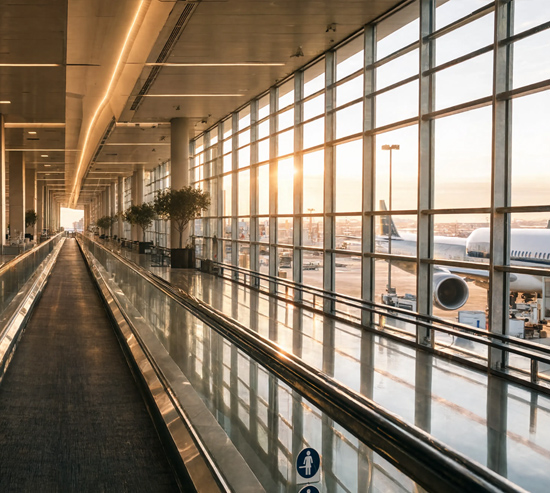

XANDER Z9 – ПАССАЖИРСКИЙ ТРАВОЛАТОР
Пассажирский траволатор XANDER Z9 от XANDER LIFT, созданный на основе передовых инженерных решений, обеспечивает плавное и комфортное горизонтальное перемещение. Он способен выполнять задачи по длительной и протяженной перевозке значительных пассажиропотоков, а также удобен для транспортировки детских колясок и тележек.
Благодаря своей надежности и функциональности, данная модель стала оптимальным выбором для оснащения крупных торговых комплексов, аэропортов, выставочных центров и других объектов общественного пользования.
Благодаря рифлёной противоскользящей поверхности укороченной платформы обеспечивается безопасное и комфортное передвижение.
Плавное прилегание гребёнки к входной платформе позволяет легко и беспрепятственно заезжать на траволатор с тележками.
Специализированный главный привод со всеми необходимыми защитными функциями гарантирует плавность хода и высокую энергоэффективность.
Прямой привод платформы от тяговой цепи обеспечивает исключительно тихую и плавную работу, увеличивает общий срок службы установки и упрощает техническое обслуживание.
Специально сконструированный привод поручня с увеличенными роликами отличается низким уровнем шума и высокой мощностью, что гарантирует идеальную синхронность движения поручня и платформ.
Технические параметры
| Угол уклона | Номинальная скорость, (м/сек) | Ширина эскалатора, (мм) | Пропускная способность (чел./час) |
| 0° / 10° /12° | 0.5 | 1000 / 800 | 6000 / 4800 |
Компоненты и материалы
| Узлы и компоненты | Материал / исполнение |
| Поручень | Синтетическая резина (чёрная) |
| Кронштейн поручня (Опорная стойка поручня) | Нержавеющая сталь |
| Внутренняя облицовка / Боковая панель (балюстрады) | Закалённое стекло |
| Боковое ограждение (неподвижное) / Защитный щиток (у края ступени) | Шлифованная нержавеющая сталь |
| Устройство защиты от застревания | Щётка в алюминиевом основании, однорядная |
| Наружная и внутренняя декоративные панели | Шлифованная нержавеющая сталь |
| Ступени | Нержавеющая сталь (чёрная) |
| Гребенчатая пластина | Синтетическая смола (жёлтая) |
| Напольная плита (при входе/выходе) | Нержавеющая сталь |
| Несущая рама (эскалатора) | Профильная прямоугольная труба |
| Главный привод (двигатель-редуктор) / Машинное отделение | Трехфазный асинхронный двигатель с червячным редуктором |
| Тяговая цепь | Легированная сталь |
| Ролик (ступени, направляющий) | Полиуретан |
| Входная и выходная зоны | Классические радиусные (арочные) панели |
